Сетка арматурная

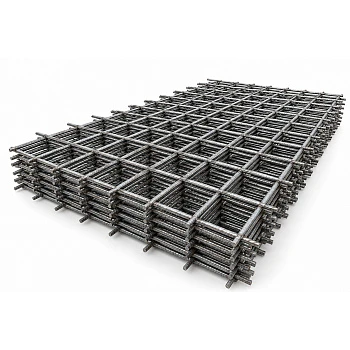

Сетка арматурная — система продольных, поперечных стержней, предназначенная для армирования бетонного элемента. В сварном исполнении пересечения фиксируют контактной сваркой, благодаря чему сохраняются шаг, взаимное положение рядов. Рабочая арматура воспринимает предусмотренные расчётом усилия, распределительные стержни выполняют назначенную проектом функцию.

Арматурную сетку применяют в плитах, стенах, дорожных покрытиях, промышленных полах, сборных железобетонных изделиях. Её характеристики определяются диаметрами обоих направлений, классом стали, шагом, габаритами карты, выпусками. Запись «сетка 100х100» без остальных параметров не позволяет оценить количество стали либо несущую работу.

Конструкция арматурной сетки

Рабочее направление

Арматура может быть рабочей в одном направлении либо в двух. Это зависит от схемы опирания плиты, распределения нагрузок, расчётных усилий. Наличие одинаковой квадратной ячейки само по себе не означает равного армирования, если диаметры продольных, поперечных стержней различаются.

Сварная сетка сохраняет геометрию при сборке, однако не заменяет пространственный каркас там, где требуется верхняя арматура, хомуты, анкеры. Положение полотна по высоте сечения определяет его участие в работе бетона. Карта, лежащая на основании без предусмотренных фиксаторов, оказывается на другом уровне относительно проектного положения.

Лёгкие либо тяжёлые сетки

ГОСТ 23279-2012 охватывает сварные плоские, рулонные сетки для железобетонных конструкций из арматурной стали диаметром 3–40 мм. К лёгким относят исполнения с продольными, поперечными стержнями 3–10 мм включительно. Тяжёлые сетки имеют стержни от 12 мм в одном из направлений согласно классификации стандарта.

Употребляемое название «дорожная сетка» описывает область применения, а не отдельный универсальный класс прочности. Аналогично формат карты не устанавливает расчётное сопротивление стали. Эти сведения задаются полной маркировкой изделия.

Класс арматуры

Для сварных изделий используют арматуру, допускающую выбранный способ соединения. Распространённый пример — А500С: число связано с нормируемым классом по пределу текучести, индекс С указывает на свариваемость по требованиям стандарта. Допуск к сварке не означает возможность произвольного нагрева либо замены типа соединения.

В лёгких сетках применяют также холоднодеформированную арматурную проволоку, в том числе Вр-I по ГОСТ 6727-80 при соответствующем назначении. Её нельзя автоматически считать эквивалентом прутка А500С. Номинальный диаметр, профиль, механические свойства, требования к соединениям проверяют для выбранного материала.

Площадь стали на метр ширины

Для сравнения сеток полезно оценивать площадь арматуры в одном направлении. Таблица содержит геометрический расчёт для одинакового шага в обоих направлениях; значения не являются назначением армирования для конкретного объекта.

Aₛ = (πхd²/4)х1000/p.

Здесь Aₛ — площадь арматуры одного направления на метр ширины, мм²/м; d — номинальный диаметр, мм; p — шаг осей, мм. Например, d=8 мм при p=200 мм даёт 251,3 мм²/м. Для второго направления расчёт выполняют отдельно, если диаметр либо шаг отличаются.

У сетки 5 мм с шагом 100 мм площадь стали несколько больше, чем у сетки 6 мм с шагом 150 мм. Это не делает их полной заменой: меняются расстояния между стержнями, сцепление, трещинообразование, анкеровка. Сопоставление только по килограммам также не подтверждает эквивалентность.

Расчёт массы карты

Предварительная масса равномерного полотна с одинаковыми стержнями в двух направлениях рассчитывается как q≈0,01233хd²/p, где d выражен в мм, p — в метрах, q — в кг/м². Такой подход удобен для большой площади, но не учитывает крайние стержни, выпуски, особенности раскладки.

m = 0,006165хΣ(dⱼ²хLⱼ).

Здесь m — масса карты, кг; dⱼ — номинальный диаметр каждой группы стержней, мм; Lⱼ — суммарная длина этой группы, м; Σ обозначает суммирование всех групп. Коэффициент соответствует плотности 7850 кг/м³. Точный геометрический расчёт по ведомости стержней позволяет учесть выпуски без условной процентной прибавки.

Производство сварной сетки

Проволоку либо пруток выправляют, отрезают, укладывают с заданным шагом. Многоточечная контактная сварка соединяет пересечения давлением электродов при локальном нагреве током. Режим зависит от диаметров, класса стали, состояния контактных участков.

После изготовления проверяют габариты, шаг, выпуски, прямолинейность рядов, качество соединений. Чрезмерное обжатие, прожог, непровар могут снижать работоспособность узла. Визуальный осмотр дополняют предусмотренными испытаниями, поскольку прочность сварного пересечения нельзя установить только по внешнему следу электрода.

Область применения

Арматурная сетка используется в проектных схемах армирования следующих элементов:

• монолитные плиты перекрытий, фундаментные плиты;
• промышленные полы, бетонные дорожные покрытия;
• стеновые панели, плоские сборные железобетонные изделия;
• подпорные элементы, отдельные зоны железобетонных стен;
• распределительное армирование, локальные участки по рабочим чертежам.

Сетка не устраняет потребность в конструктивных швах, правильном уходе за бетоном, соблюдении технологии укладки. Для контроля трещин важны её положение, площадь стали, сцепление, расчётная схема. Увеличение диаметра без проверки этих условий не обеспечивает требуемое поведение элемента.

Соединение карт

Нахлёст назначают по проекту с учётом класса арматуры, диаметра, бетона, характера усилий. Универсальная длина стыка для всех сеток отсутствует. Размещение стыков в одном сечении, наличие поперечных стержней, дополнительные соединения влияют на передачу усилий.

Защитный слой формируют фиксаторами, рассчитанными на вес армирования, монтажные воздействия. При двухуровневом армировании дополнительно обеспечивают расстояние между полотнами. Геометрию проверяют до бетонирования, когда положение каждого элемента ещё доступно для измерения.

FAQ

Как расшифровать обозначение 100х100х5?

В распространённой записи оно означает шаг 100 мм в двух направлениях, диаметр 5 мм. Однако порядок записи нужно сверять с принятой маркировкой: дополнительно необходимы класс стали, габариты, выпуски. Одних трёх чисел для полной спецификации недостаточно.

Можно ли заменить частую сетку более редкой?

Только после проверки расчётного армирования. Даже при равной площади стали меняются расстояния между стержнями, условия трещинообразования, анкеровки. Замена должна учитывать оба направления, положение карты в бетоне.

Почему фактическая масса небольшой карты отличается от расчёта на 1 м²?

На краях присутствуют целые дополнительные стержни, выпуски, технологические участки. При небольшой площади их вклад становится заметным. Для точного результата суммируют длины всех элементов по ведомости.
